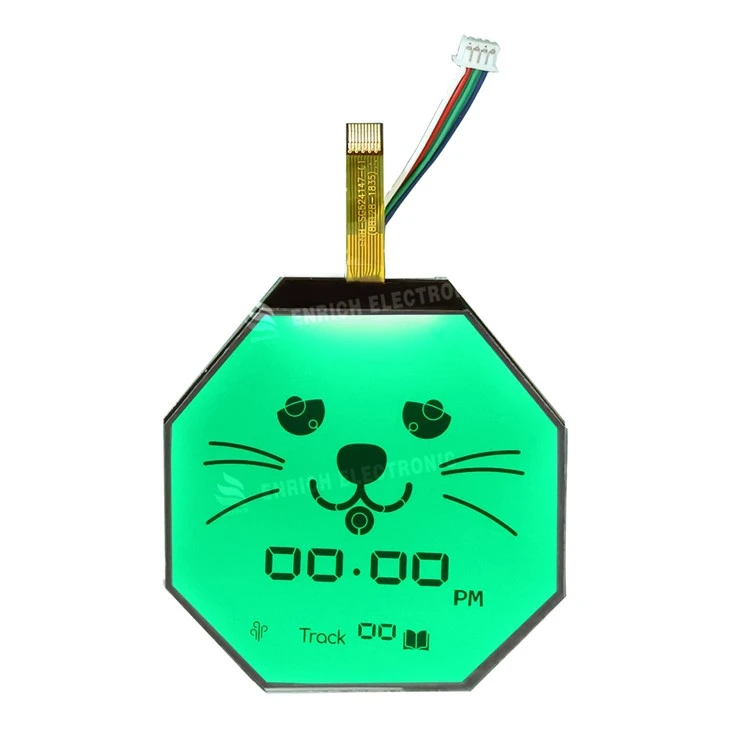

एफएसटीएन अष्टकोण खंड एलसीडी मॉड्यूल

ENH-SG524147-01 विवरण:

यह उत्पाद एक हैएफएसटीएन अष्टकोणीय खंड प्रदर्शन. इसका मूल मूल्य इसमें निहित हैअसाधारण पठनीयता, बेहद कम बिजली की खपत, मजबूत पर्यावरणीय अनुकूलनशीलता और पूरी तरह से अनुकूलन योग्य प्रदर्शन सामग्री. यह जटिल ग्राफ़िक्स के लिए नहीं बल्कि विशेष रूप से आवश्यक उपकरणों के लिए डिज़ाइन किया गया हैविशिष्ट जानकारी की दीर्घकालिक, स्थिर और स्पष्ट प्रस्तुति.

I. विस्तृत उत्पाद पैरामीटर विश्लेषण

डिस्प्ले प्रकार:एफएसटीएन

तकनीकी सार: एसटीएन सेल पर लेमिनेट की गई सटीक मंदता फिल्म के साथ एक उन्नत एसटीएन।

प्रदर्शन मोड:सकारात्मक परिवर्तनशील

सकारात्मक:सामान्य पढ़ने की आदतों के अनुरूप।

ट्रांसफ़्लेक्टिव: विशेषताएं एपरिवर्तनशील परतएलसी के पीछे. उज्ज्वल परिवेश प्रकाश में, यह बैकलाइट के बिना स्पष्ट देखने के लिए प्रकाश को प्रतिबिंबित करता है (अधिकांश ऊर्जा कुशल)। कम रोशनी में, बैकलाइट सामग्री को रोशन करती है। यह विधा प्राप्त करती हैसभी स्थिति दृश्यता और बिजली की खपत के बीच इष्टतम संतुलन।

ड्राइव वोल्टेज: 3.3V

आधुनिक कम {{0}वोल्टेज एमसीयू सिस्टम (उदाहरण के लिए, एआरएम कॉर्टेक्स {{3}एम) के साथ संगतता को इंगित करता है, जिससे लेवल शिफ्टिंग सर्किट की आवश्यकता समाप्त हो जाती है, सिस्टम डिज़ाइन सरल हो जाता है, और समग्र बिजली की खपत कम हो जाती है।

परिचालन तापमान: -20 डिग्री ~ +70 डिग्री

सामान्य ऑपरेशन के लिए परिवेश तापमान सीमा को परिभाषित करता है। अच्छी पर्यावरणीय मजबूती का प्रदर्शन करते हुए, घर के अंदर के ठंडे वातावरण से लेकर गर्म बाहरी गर्मियों की स्थितियों तक के अधिकांश परिदृश्यों को कवर करता है।

देखने का दृष्टिकोण: 6 बजे

A महत्वपूर्ण पैरामीटरखंड प्रदर्शन के लिए. यह इंगित करता है कि देखने की इष्टतम दिशा कहाँ से हैनीचेपर्दा डालना। जब सामान्य रूप से माउंट किया जाता है (उपयोगकर्ता के सामने प्रदर्शित होता है), तो इसका मतलब है कि उपयोगकर्ता की दृष्टि की रेखा होनी चाहिएस्क्रीन की सामान्य धुरी से थोड़ा ऊपर-i.e., a थोड़ा नीचे की ओर देखेंसर्वोत्तम कंट्रास्ट उत्पन्न करता है। यह उपकरणों के लिए सबसे आम इंस्टॉलेशन और रीडिंग एंगल है।

रूपरेखा आयाम:63.53 मिमी * 62 मिमी * 5.6 मिमी

63.53 x 62 मिमी सटीक माउंटिंग और कटआउट डिज़ाइन के लिए लगभग {2}अष्टकोणीय बाउंडिंग बॉक्स आयाम है। मिमी मोटाई में ग्लास, एलसी, एफपीसी और संभावित फ्रेम शामिल हैं, जो एक मानक प्रोफ़ाइल का प्रतिनिधित्व करते हैं।

इंटरफ़ेस:पांचवें वेतन आयोग

कनेक्शन के लिए लचीली केबल का उपयोग करता है, जो इसके लाभ प्रदान करता हैछोटा आकार, हल्का वजन, मोड़ने योग्य, और आसान स्थापना. विशेष रूप से कॉम्पैक्ट स्थानों या हिंगेड/स्लाइडिंग तंत्र वाले उत्पादों के लिए उपयुक्त।

ड्राइवर आई.सी: AIP31033E

एक आमक्रमानुसार{{0}अंदर, समानांतर-बाहरएलईडी/एलसीडी ड्राइवर आईसी. यह एक साधारण 2-वायर I²C या 3-वायर SPI सीरियल इंटरफ़ेस के माध्यम से होस्ट से कमांड प्राप्त करता है और उन्हें डिस्प्ले के सेगमेंट को सीधे चलाने के लिए कई समानांतर आउटपुट में परिवर्तित करता है।मेजबान एमसीयू के I/O पिन को काफी हद तक बचाता हैऔर सर्किट डिज़ाइन को सरल बनाता है।

अनुकूलन योग्य पैनल

मुख्य विक्रय बिंदु. यह सिर्फ एक विकल्प नहीं बल्कि एक विकल्प हैमौलिक विशेषताखंड प्रदर्शित करता है।

अनुकूलन का दायरा:

सामग्री प्रदर्शित करें: ग्राहक वांछित अंक, अक्षर, प्रतीक, चिह्न, बार ग्राफ़ आदि प्रदान करते हैं।

लेआउट और आकार: अष्टकोणीय क्षेत्र के भीतर उपरोक्त तत्वों की मनमानी व्यवस्था।

स्क्रीन प्रिंटिंग (पैनल उपस्थिति): रंगीन मुद्रण को गैर-सक्रिय क्षेत्रों (उदाहरण के लिए, आइकन, स्केल, ब्रांड लोगो, सजावटी बॉर्डर) पर लागू किया जा सकता है, जिससे काले डिस्प्ले सेगमेंट के साथ एक उच्च-अंत, एकीकृत लुक तैयार होता है।

II.इन-गहराई से अनुप्रयोग क्षेत्र विश्लेषण

औद्योगिक नियंत्रण एवं इंस्ट्रुमेंटेशन

मुख्य अनुप्रयोग: औद्योगिक प्रवाह मीटर, दबाव गेज, तापमान/आर्द्रता नियंत्रक, बिजली मीटर, पीएलसी स्थिति संकेतक पैनल, प्रयोगशाला उपकरण।

समस्या हल हो गई: औद्योगिक वातावरण अलग-अलग या मजबूत प्रकाश व्यवस्था के तहत 24/7 संचालन की मांग करता है।एफएसटीएन ट्रांसफ़्लेक्टिव तकनीकउपलब्ध होने पर परावर्तित परिवेशीय प्रकाश का उपयोग करता है और अंधेरे में बैकलाइट को सक्रिय करता है, जिससे सभी स्थितियों में पठनीयता सुनिश्चित होती है।6 बजे का व्यूइंग एंगलप्राकृतिक पढ़ने की मुद्रा (किसी उपकरण को थोड़ा नीचे की ओर देखना) के साथ संरेखित होता है।अष्टकोणीय आकारउत्पाद के सौंदर्यशास्त्र और एकीकरण को बढ़ाते हुए, गोल आवासों या अद्वितीय डिज़ाइनों में पूरी तरह से फिट हो सकता है।

फ़ायदा: 3.3V ड्राइव वोल्टेज अत्यंत कम बिजली की खपत को सक्षम बनाता है, जो औद्योगिक उपकरणों पर हमेशा के लिए आदर्श है। व्यापक ऑपरेटिंग तापमान रेंज (-20 डिग्री ~+70 डिग्री) अधिकांश औद्योगिक सेटिंग्स के लिए उपयुक्त है। पूरी तरह से अनुकूलन योग्य सामग्री सटीक संख्याएं, इकाइयां, बार ग्राफ़ और विशिष्ट आइकन प्रदर्शित करती है।

चिकित्सा एवं स्वास्थ्य देखभाल उपकरण

मुख्य अनुप्रयोग: पोर्टेबल मॉनिटर (उदाहरण के लिए, SpO2, BP), इन्फ्यूजन पंप, घरेलू चिकित्सा उपकरण (थर्मामीटर, स्फिग्मोमैनोमीटर), पुनर्वास उपकरण।

समस्या हल हो गई: मेडिकल रीडिंग की मांगशून्य गलत व्याख्या. सेगमेंट डिस्प्ले तेज किनारों के साथ पूर्वनिर्धारित, उच्च कंट्रास्ट तत्व (अंक, प्रतीक) दिखाते हैं, जो धुंधलापन या अस्पष्टता को खत्म करते हैं। जटिल अस्पताल प्रकाश व्यवस्था के तहत ट्रांसफ़्लेक्टिव स्क्रीन अत्यधिक दृश्यमान रहती है।

फ़ायदा: अच्छे ईएमसी प्रदर्शन के साथ सरल, विश्वसनीय इंटरफ़ेस, संवेदनशील चिकित्सा इलेक्ट्रॉनिक्स के साथ हस्तक्षेप को कम करना। अनुकूलन योग्य पैनल पेशेवर उपस्थिति के लिए प्रदर्शन क्षेत्र में ब्रांड लोगो, विशेष स्केल या चेतावनी प्रतीकों के एकीकरण की अनुमति देते हैं।

घरेलू उपकरण एवं उपभोक्ता इलेक्ट्रॉनिक्स

मुख्य अनुप्रयोग: उच्च श्रेणी के रसोई उपकरण (ओवन, माइक्रोवेव, कॉफी मेकर), वायु शोधक, एचवीएसी नियंत्रण पैनल, वॉटर हीटर, स्मार्ट होम नियंत्रण पैनल।

समस्या हल हो गई: उपकरणों को सहज ज्ञान युक्त जानकारी प्रदान करते हुए घर की सजावट के साथ सौंदर्य का मिश्रण करने की आवश्यकता है।अनुकूलन योग्य अष्टकोणीय पैनलआयताकार स्क्रीन की एकरसता को तोड़ते हुए, उत्पाद रूपों (उदाहरण के लिए, गोल घुंडी, घुमावदार सतह) के साथ सहजता से एकीकृत होता है। सामग्री विशेष रूप से डिवाइस फ़ंक्शंस (तापमान, समय, मोड आइकन) के अनुरूप बनाई गई है, जो उपयोगकर्ताओं के लिए शून्य सीखने की अवस्था प्रदान करती है।

फ़ायदा: सामग्री निरंतर पावर रिफ्रेश (स्थैतिक ड्राइव) के बिना बनी रहती है, जिसके परिणामस्वरूप न्यूनतम पावर खपत होती है। एफपीसी इंटरफ़ेस यांत्रिक डिजाइन की सुविधा प्रदान करते हुए सीमित स्थानों में लचीली रूटिंग की अनुमति देता है।

ऑटोमोटिव इलेक्ट्रॉनिक्स और परिवहन उपकरण

मुख्य अनुप्रयोग: कार क्लाइमेट कंट्रोल पैनल, टायर प्रेशर मॉनिटरिंग सिस्टम डिस्प्ले, मोटरसाइकिल डैशबोर्ड, ईवी चार्जर स्थिति संकेतक में।

समस्या हल हो गई: ऑटोमोटिव वातावरण में अत्यधिक तापमान, कंपन शामिल होता है और तेज धूप और अंधेरे दोनों में दृश्यता की आवश्यकता होती है।एफएसटीएन सामग्री की विस्तृत तापमान सीमा और तेज़ प्रतिक्रियाअच्छी तरह से {{0}उपयुक्त हैं। ट्रांसफ़्लेक्टिव प्रकृति सूरज की रोशनी में धुलने से रोकती है और रात में नरम बैकलाइट प्रदान करती है।

फ़ायदा: मजबूत और लंबे समय तक चलने वाला। AIP31033E जैसे ड्राइवर IC आमतौर पर मजबूत शोर प्रतिरोधक क्षमता प्रदान करते हैं, जो ऑटोमोटिव अनुप्रयोगों के लिए उपयुक्त है।

विशिष्ट उपकरण एवं एचएमआई

मुख्य अनुप्रयोग: विशिष्ट परीक्षण उपकरण, सुरक्षा नियंत्रण पैनल, कम बिजली डेटा लॉगर, वाणिज्यिक वेंडिंग मशीन इंटरफेस।

समस्या हल हो गई: एकल-उद्देश्यीय उपकरणों के लिए, पूर्ण-रंगीन डिस्प्ले एक अनावश्यक लागत है। कस्टम सेगमेंट डिस्प्ले सभी आवश्यक मापदंडों को सबसे प्रत्यक्ष, कम लागत, कम शक्ति और विश्वसनीय तरीके से प्रस्तुत करता है।

फ़ायदा: अनुकूलनशीलता प्रमुख आकर्षण है. ग्राहक किसी भी डिस्प्ले पैटर्न (अष्टकोणीय सीमा के भीतर) को परिभाषित कर सकते हैं {{1}सेगमेंट (अंक, वर्ण, आइकन, प्रगति बार) के किसी भी संयोजन को परिभाषित कर सकते हैं {{2}एक अद्वितीय एचएमआई बना सकते हैं जो उत्पाद की ब्रांड पहचान का हिस्सा बन जाता है।









विशेष विवरण



वस्तु	आयाम	इकाई
प्रकार	एफएसटीएन	इंच
देखने का दृष्टिकोण	6 0' घड़ी
रूपरेखा आयाम	63.53x62x5.6(अधिकतम)	मिमी
ड्राइव आईसी	AIP31033E
प्रदर्शन मोड	एफएसटीएन/ट्रांसमिसिव/सकारात्मक
योजक	पांचवें वेतन आयोग
परिचालन तापमान	-20 डिग्री - +70 डिग्री	डिग्री
भंडारण तापमान	-30 डिग्री - +80 डिग्री	डिग्री
ड्राइव विधि	1/2 कर्तव्य,1/3 पूर्वाग्रह,
बैकलाइट	4 पीसीएस सफेद एलईडी
