ENH-TV0085A002विवरण

0.85 इंच टीएफटी एलसीडी मॉड्यूलएक कॉम्पैक्ट, पूर्ण {{0}रंग सक्रिय मैट्रिक्स डिस्प्ले है जो अंतरिक्ष में सीमित अनुप्रयोगों के लिए डिज़ाइन किया गया है, जिसके लिए उच्च गुणवत्ता वाले दृश्य आउटपुट की आवश्यकता होती है। एक पेशेवर छोटे एलसीडी डिस्प्ले निर्माता के रूप में, हम सुनिश्चित करते हैं कि प्रत्येक मॉड्यूल कठोर इंजीनियरिंग मानकों को पूरा करता है।

जब हमने पहली बार इस 0.85 इंच टीएफटी एलसीडी मॉड्यूल को विकसित किया था, तो हमारे सामने मुख्य चुनौती "उपयोग योग्य डिस्प्ले गुणवत्ता" के साथ "अल्ट्रा" कॉम्पैक्ट आकार" को संतुलित करना था। 18 महीने से अधिक के पुनरावृत्तीय परीक्षण के बाद, हम एक ऐसे डिज़ाइन पर पहुँचे जो केवल विशिष्टताओं की सूची नहीं है, बल्कि वास्तविक {7}विश्व अनुप्रयोग समस्या बिंदुओं के अनुरूप एक समाधान है। आइए मैं आपको बताता हूं कि इस मॉड्यूल को क्या खास बनाता है, हमारे द्वारा चुने गए तकनीकी विकल्पों से लेकर सैकड़ों परियोजनाओं से एकत्र किए गए जमीनी फीडबैक तक।

डिस्प्ले से ही शुरू करें: 0.85 इंच का विकर्ण छोटा लग सकता है, लेकिन हमने इसे गिनने के लिए प्रत्येक पिक्सेल को अनुकूलित किया है। हम टीएफटी{{2}एलसीडी सक्रिय {{3}मैट्रिक्स तकनीक के साथ गए, सिर्फ इसलिए नहीं कि यह मानक है, बल्कि इसलिए क्योंकि हमने पाया कि व्यक्तिगत पिक्सेल नियंत्रण कॉम्पैक्ट उपकरणों के लिए गैर-परक्राम्य है {{5}विशेष रूप से स्मार्ट रिंग या फिटनेस ट्रैकर जैसे पहनने योग्य उपकरण, जहां थोड़ी सी भी देरी या रंग विरूपण उपयोगकर्ता के अनुभव को बर्बाद कर देता है। आरजीबी वर्टिकल स्ट्राइप पिक्सेल व्यवस्था भी एक जानबूझकर की गई कॉल थी; प्रारंभिक प्रोटोटाइप में एक अलग लेआउट का उपयोग किया गया था, जिसके कारण हरा रंग धुल गया था, लेकिन धारी घनत्व को बदलने के बाद, हमने प्राकृतिक रंग पुनरुत्पादन हासिल किया, जिसकी ग्राहक अब लगातार प्रशंसा करते हैं। 128(आरजीबी)×128 रिज़ॉल्यूशन पर, हम लगभग 16,000 पिक्सेल देख रहे हैं जो स्टेटस डिस्प्ले और सरल जीयूआई के लिए पर्याप्त है, लेकिन हमने कंट्रास्ट अनुपात को 1200:1 (सामान्य) तक बढ़ा दिया है क्योंकि हम जानते हैं कि उज्ज्वल या मंद वातावरण में, स्पष्टता ही सब कुछ है। हमने सस्ते मॉड्यूल के साथ इस पक्ष का परीक्षण किया है, जिसकी अधिकतम सीमा 800:1 है, और पठनीयता में अंतर स्पष्ट है, औद्योगिक सेटिंग्स में हमारे ग्राहक हमें बताते हैं कि यह कंट्रास्ट उन्हें लगातार स्क्रीन समायोजन से बचाता है।



आईपीएस वाइड{{0}व्यू तकनीक हमारे लिए एक और गैर-परक्राम्य बात थी, और यहीं पर हमारा व्यावहारिक अनुभव वास्तव में काम आता है। प्रारंभ में, हमने लागत में कटौती करने के लिए टीएन पैनलों के साथ प्रयोग किया, लेकिन प्रतिक्रिया स्पष्ट थी: उपयोगकर्ताओं ने स्क्रीन को 30 {6 }} डिग्री के कोण से भी देखने पर रंग में बदलाव देखा, जो पहनने योग्य या हैंडहेल्ड औद्योगिक टर्मिनलों के लिए एक डीलब्रेकर है। आईपीएस पर स्विच करने से हमें सभी दिशाओं में 80 डिग्री व्यूइंग एंगल मिले, लेकिन हम यहीं नहीं रुके, हमने रंग बहाव को कम करने के लिए पैनल की ऑप्टिकल परतों को ठीक किया, यहां तक ​​कि व्यूइंग रेंज के चरम किनारों पर भी। चमक एक अन्य क्षेत्र है जहां हमने वास्तविक दुनिया की उपयोगिता पर ध्यान केंद्रित किया है: 300-450 सीडी/एम² सामान्य, न्यूनतम 260 सीडी/एम² के साथ, इसका मतलब है कि यह बैटरी खत्म किए बिना बाहर पढ़ने योग्य है। हमारे पास ग्राहक हैं जो गर्मी की गर्मी में आउटडोर IoT सेंसर में इस मॉड्यूल का उपयोग करते हैं, और चमक अतिरिक्त शक्ति की आवश्यकता के बिना बनी रहती है-कुछ ऐसा जिसे हमने शेन्ज़ेन की आर्द्र, धूप वाली जलवायु में कई हफ्तों के फील्ड परीक्षण के माध्यम से सत्यापित किया है।

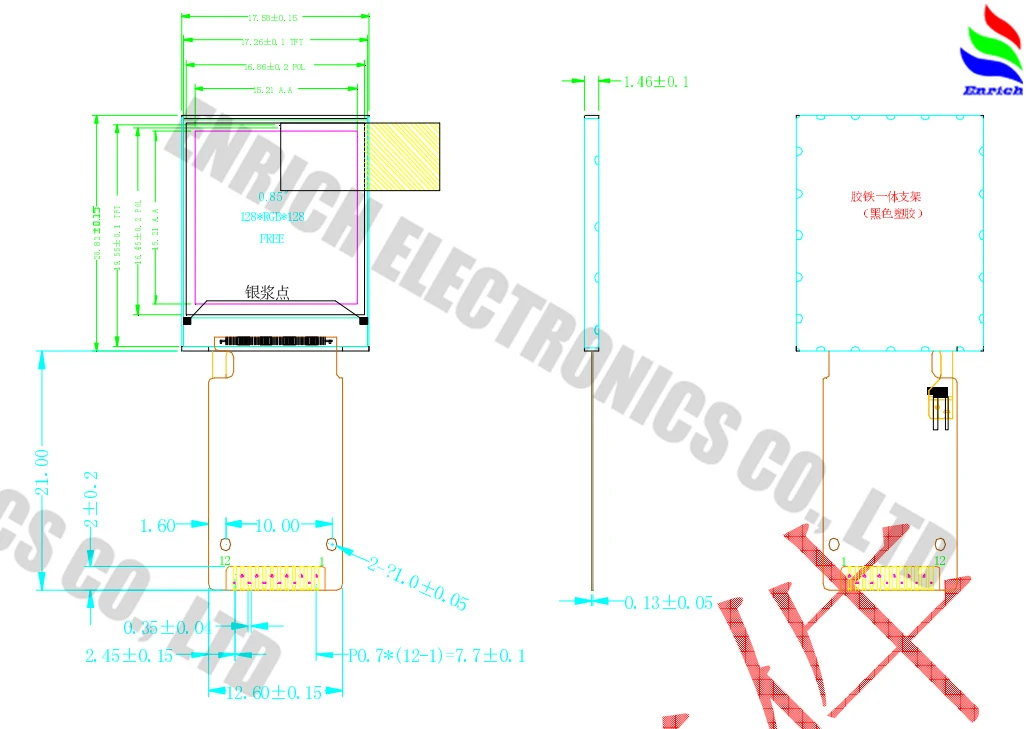

यांत्रिक आयाम -20.82मिमी × 17.58मिमी × 1.46मिमी (डब्ल्यू×एच×टी)-सिर्फ संख्याओं की तरह लग सकते हैं, लेकिन प्रत्येक मिलीमीटर पर लड़ाई हुई थी। हमने जितना संभव हो सके बेज़ेल को सिकोड़ दिया, सक्रिय प्रदर्शन क्षेत्र को 15.21 मिमी × 15.21 मिमी (या उच्च परिशुद्धता अनुप्रयोगों के लिए 15.2064 मिमी × 15.2064 मिमी) तक कम कर दिया क्योंकि हम जानते हैं कि लघु उपकरणों में, 0.1 मिमी का मतलब भी एक आवरण में फिटिंग या पूरे उत्पाद को फिर से डिजाइन करने के बीच का अंतर हो सकता है। 1.46 मिमी मोटाई भी एक चुनौती थी; हमें एक सफेद एलईडी बैकलाइट को एकीकृत करना था जो पतली और समान रूप से रोशनी वाली हो - कोई हॉटस्पॉट नहीं, कोई अंधेरा कोना नहीं। हमने मोटाई, रोशनी और पावर ड्रॉ को संतुलित करने वाले एक पर निर्णय लेने से पहले दर्जनों बैकलाइट कॉन्फ़िगरेशन का परीक्षण किया, और यह इस मॉड्यूल का हस्ताक्षर बन गया है।



विद्युत क्षेत्र में, 4-वायर एसपीआई इंटरफ़ेस क्लाइंट फीडबैक द्वारा संचालित एक विकल्प था। बार-बार, हमने सुना है कि इंजीनियर ESP32 और STM32 जैसे MCUs पर पिन की कमी से जूझ रहे थे, इसलिए हमने डेटा ट्रांसफर गति से समझौता किए बिना केवल 4 GPIO पिन (CS, DC, SCL, SDA) का उपयोग करने के लिए मॉड्यूल को डिज़ाइन किया। समर्पित डीसी पिन एक छोटा विवरण है, लेकिन यह नियंत्रण तर्क को नाटकीय रूप से सरल बनाता है; हमारे पास जूनियर इंजीनियरों ने हमें बताया है कि इस सुविधा ने संयुक्त कमांड/डेटा पिन वाले मॉड्यूल की तुलना में उनके एकीकरण समय को आधा कर दिया है। हम 3.3V विशिष्ट ऑपरेटिंग वोल्टेज (2.4V-3.3V लॉजिक रेंज) के साथ बने रहे क्योंकि यह लगभग सभी आधुनिक कम वोल्टेज MCUs के साथ संगत है - वोल्टेज कनवर्टर्स की कोई आवश्यकता नहीं है, जो स्थान बचाता है और विफलता बिंदुओं को कम करता है। GC9107 ड्राइवर IC अपनी ऑनबोर्ड रैम और कम बिजली खपत के कारण हमारी शीर्ष पसंद थी; हमने बैटरी चालित उपकरणों के साथ इसका बड़े पैमाने पर परीक्षण किया है, और यह जेनेरिक ड्राइवरों का उपयोग करने वाले मॉड्यूल की तुलना में रनटाइम को लगातार 15-20% तक बढ़ाता है। हम एक विकल्प के रूप में ST7735S की पेशकश करते हैं, लेकिन हम हमेशा पोर्टेबल अनुप्रयोगों के लिए GC9107 की अनुशंसा करते हैं-हमारे स्वयं के परीक्षण से पता चलता है कि यह अत्यधिक तापमान स्थितियों में अधिक विश्वसनीय है।



तापमान की बात करें तो: हम इस मॉड्यूल को -20 डिग्री से +70 डिग्री ऑपरेशन के लिए रेट करते हैं, लेकिन यह संख्या सिर्फ एक मार्केटिंग बुलेट नहीं है। हमने इसे अपने शेन्ज़ेन कारखाने के पर्यावरण कक्षों में कठोर परीक्षण के माध्यम से रखा है {{8}इसे सीधे 48 घंटों तक -20 डिग्री पर चलाया, फिर तुरंत +70 डिग्री पर स्विच किया, एक सप्ताह के लिए चक्र को दोहराया। यह पूरी तरह से टिका हुआ है, यही कारण है कि यह ठंडे गोदामों या बाहरी अनुप्रयोगों में औद्योगिक ग्राहकों के लिए पसंदीदा बन गया है। 8KV ESD सुरक्षा एक और व्यावहारिक स्पर्श है; हमने देखा है कि स्थैतिक के कारण असेंबली के दौरान बहुत सारे मॉड्यूल विफल हो जाते हैं, इसलिए हमने दोष दर को कम करने के लिए इस सुरक्षा को जोड़ा है - हमारी उत्पादन टीम हमें बताती है कि इसने हमारे उच्च-मात्रा वाले ग्राहकों के लिए असेंबली विफलताओं को 30% तक कम कर दिया है।



RoHS और REACH का अनुपालन इन दिनों एक शर्त है, लेकिन हम अनुकूलन को सुलभ बनाकर एक कदम आगे बढ़ गए हैं, जिसे कई फ़ैक्टरियाँ बाद के विचार के रूप में मानती हैं। इन वर्षों में, हमने सीखा है कि कोई भी दो परियोजनाएं एक जैसी नहीं होती हैं: एक ग्राहक को अपने पीसीबी लेआउट में फिट होने के लिए 10 मिमी लंबी एफपीसी केबल की आवश्यकता होती है, दूसरे को बाहरी उपयोग के लिए एंटी-ग्लेयर कवर ग्लास की आवश्यकता होती है, और एक मेडिकल डिवाइस क्लाइंट को एक प्रतिरोधक टच पैनल की आवश्यकता होती है जो दस्ताने के साथ काम करता है। हम केवल ये अनुकूलन प्रदान नहीं करते हैं-हम ग्राहकों को उन्हें अनुकूलित करने में मदद करते हैं। उदाहरण के लिए, जब एक पहनने योग्य ग्राहक ने घुमावदार कवर ग्लास मांगा, तो हमने प्रकाश रिसाव से बचने के लिए बैकलाइट प्लेसमेंट को समायोजित किया, एक ऐसा विवरण जिस पर उन्होंने विचार नहीं किया था। यह एक सामान्य मॉड्यूल और उस टीम द्वारा निर्मित मॉड्यूल के बीच का अंतर है जो वास्तव में वास्तविक विश्व परिदृश्यों में प्रौद्योगिकी के साथ काम करता है।



बाज़ार में उपलब्ध दर्जनों समान विकल्पों में से हमारा मॉड्यूल क्यों चुनें? यह विशिष्टताओं के बारे में नहीं है, बल्कि यह उस सावधानी के बारे में है जो हम महत्वपूर्ण समस्याओं को हल करने में लगाते हैं। आईपीएस व्यूइंग एंगल सिर्फ एक विशेषता नहीं है; यह उन ग्राहकों को सुनने का परिणाम है जो टीएन पैनल का उपयोग नहीं कर सकते। 4-वायर एसपीआई इंटरफ़ेस केवल एक पिन गणना नहीं है; इससे हम इंजीनियरों का समय और हताशा बचा रहे हैं। अल्ट्रा-कॉम्पैक्ट आकार केवल एक माप नहीं है; यह हम ही हैं जो ग्राहकों को उनके लघु विचारों को जीवन में लाने में मदद करते हैं। हमारे पास सस्ते मॉड्यूल का उपयोग करने के बाद ग्राहक आए हैं जो क्षेत्र में विफल रहे हैं, और बार-बार, वे हमें बताते हैं कि अंतर विवरणों में है - समान बैकलाइट, विश्वसनीय ड्राइवर, अनुकूलन योग्य विकल्प जो उनकी सटीक आवश्यकताओं को पूरा करते हैं।



हमारी गुणवत्ता नियंत्रण प्रक्रिया गर्व का एक और बिंदु है, और यह शेन्ज़ेन आधारित निर्माता के रूप में हमारे अनुभव में निहित है। हम आने वाली सामग्री का 100% निरीक्षण करते हैं क्योंकि हमने यह कठिन तरीके से सीखा है कि एक दोषपूर्ण संधारित्र पूरे बैच को बर्बाद कर सकता है। हमारी प्रक्रिया परीक्षण जल्दी ही समस्याओं को पकड़ लेता है, जैसे गलत तरीके से संरेखित एफपीसी कनेक्टर, जो रुक-रुक कर प्रदर्शन विफलताओं का कारण बनता है, और हमारा 24 घंटे 48 घंटे का एजिंग परीक्षण यह सुनिश्चित करता है कि प्रत्येक मॉड्यूल लंबे समय तक उपयोग को संभाल सकता है। प्रति माह 4 मिलियन यूनिट की उत्पादन क्षमता के साथ, हम बड़े ऑर्डर को पूरा करने के लिए पैमाने बना सकते हैं, लेकिन हम उन छोटे विवरणों को कभी नहीं भूलते हैं जो एक मॉड्यूल को विश्वसनीय बनाते हैं। हमारी आर एंड डी टीम हर दिन कारखाने में है, मॉड्यूल को परिष्कृत करने के लिए उत्पादन के साथ काम कर रही है-हाल ही में, हमने स्मार्टवॉच क्लाइंट से फीडबैक के आधार पर बैकलाइट बिजली की खपत को अनुकूलित किया है, स्क्रीन को कम किए बिना वर्तमान ड्रॉ में 5% की कटौती की है।



दिन के अंत में, यह 0.85-इंच टीएफटी एलसीडी मॉड्यूल मापदंडों के संग्रह से कहीं अधिक है। यह वर्षों तक ग्राहकों को सुनने, प्रोटोटाइप का परीक्षण करने और वास्तविक समस्याओं को हल करने के लिए हर विवरण को परिष्कृत करने का उत्पाद है। चाहे वह पहनने योग्य मेडिकल मॉनिटर हो, औद्योगिक सेंसर हो, या मिनी IoT डिवाइस हो, इसे वहां प्रदर्शन करने के लिए बनाया गया है जहां यह मायने रखता है - न केवल कागज पर, बल्कि उन इंजीनियरों और उपयोगकर्ताओं के हाथों में जो हर दिन इस पर भरोसा करते हैं। यह उस मॉड्यूल के बीच का अंतर है जिसे आप कहीं भी खरीद सकते हैं और जिसे आप वितरित करने के लिए भरोसा कर सकते हैं, उस टीम द्वारा समर्थित है जो वहां रही है, उसने ऐसा किया है, और इसे बेहतर बनाने के लिए इसे दोहराती रहती है।



● OEM और ODM ● कोई MOQ नहीं ● स्टॉक में नमूने ● परीक्षण बोर्ड वैकल्पिक

















विशेष विवरण

वस्तु	आयाम	इकाई
आकार	0.85	इंच
रूपरेखा आयाम	20.82x17.58x1.46	मिमी
परिचालन तापमान	-20 डिग्री - +70 डिग्री	डिग्री
भंडारण तापमान	-30 डिग्री - +80 डिग्री	डिग्री
संकल्प	128x128
