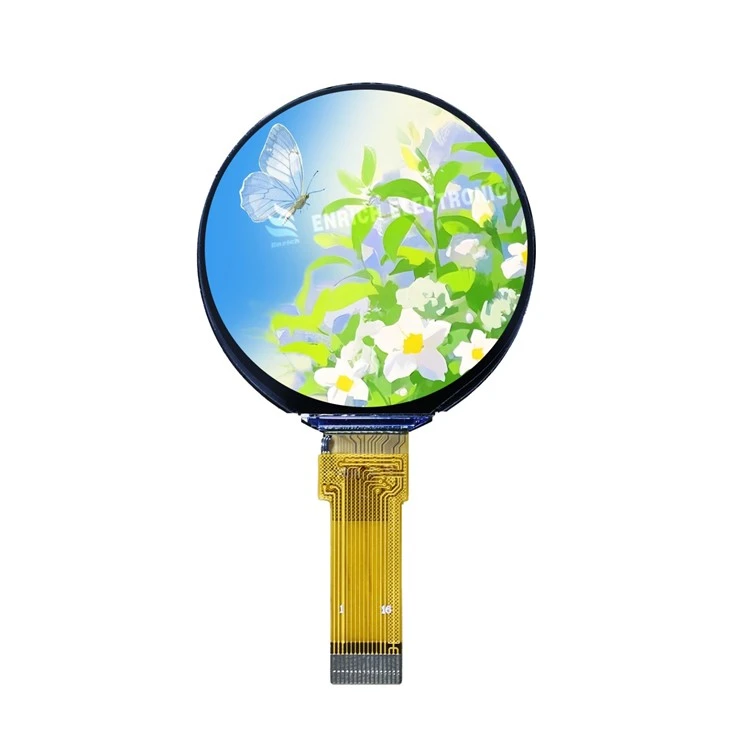

1.5 इंच गोलाकार टीएफटी एलसीडी मॉड्यूल



ENH-TV0150I001विवरण

उत्पाद पैरामीटर:

स्क्रीन साइज़ और आकार: 1.5-इंच गोलाकार

एक परिभाषित विशेषता. सक्रिय प्रदर्शन क्षेत्र 1.5 इंच के विकर्ण के साथ एक पूर्ण वृत्त है, जो गोलाकार मास्क वाले वर्गाकार स्क्रीन के विपरीत, दृश्य अपशिष्ट के बिना प्रदर्शित सामग्री और भौतिक रूप के बीच पूर्ण एकता प्राप्त करता है।

रिज़ॉल्यूशन: 360 (आरजीबी) × 360 पिक्सेल

यह गोलाकार डिस्प्ले क्षेत्र के लिए अनुकूलित एक असाधारण उच्च रिज़ॉल्यूशन है। ~1.5-इंच व्यास वाले वृत्त के भीतर 129,000 पिक्सेल से अधिक प्राप्त करने पर परिणाम मिलता हैबहुत उच्च पिक्सेल घनत्व (पीपीआई), पहुंचानाअत्यंत बारीक विवरण और चिकने किनारे, कम रिज़ॉल्यूशन वाले समान आकार की वर्गाकार स्क्रीन से कहीं बेहतर।

देखने का कोण: सभी-देखने का कोण

लगभग निश्चित रूप से रोजगार देता हैआईपीएस (इन-प्लेन स्विचिंग) तकनीक. इसका मतलब है कि रंग और चमक सामने, किनारों और अन्य सभी देखने के कोणों से अत्यधिक सुसंगत रहती है, न्यूनतम रंग परिवर्तन, सफेदी या कंट्रास्ट हानि के साथ, डिवाइस की उपयोग करने योग्य देखने की सीमा का काफी विस्तार होता है।

रूपरेखा आयाम: 41.96 मिमी × 40.46 मिमी × 2.16 मिमी

मुख्य यांत्रिक डेटा: 41.96 मिमी x 40.46 मिमी हैआयताकार बाउंडिंग बॉक्स आयामड्राइवर सर्किट और बेज़ल सहित, संरचनात्मक डिजाइन के लिए सटीक स्थानिक संदर्भ प्रदान करता है। 2.16 मिमी मोटाई अच्छी तरह से नियंत्रित है, संरचनात्मक अखंडता सुनिश्चित करते हुए चिकना उत्पाद डिजाइन में सहायता करती है।

इंटरफ़ेस: क्यूएसपीआई

क्वाड सीरियल पेरिफेरल इंटरफ़ेस. यह मानक एसपीआई का उन्नत संस्करण हैसमानांतर ट्रांसमिशन के लिए 4 डेटा लाइनें, एक सैद्धांतिक डेटा दर की पेशकश4 गुना तेजपारंपरिक एसपीआई (1 डेटा लाइन) की तुलना में। यह उच्च रिज़ॉल्यूशन वाली 360x360 स्क्रीन चलाने, ताज़ा दरों में उल्लेखनीय सुधार करने, डेटा स्थानांतरण बाधाओं को कम करने और जटिल जीयूआई और एनिमेशन के लिए सुचारू प्रदर्शन सुनिश्चित करने के लिए महत्वपूर्ण है।

ड्राइवर आईसी: ST77916

यह एक शक्तिशाली टीएफटी-एलसीडी ड्राइवर नियंत्रक है। इसका मूल मूल्य इसमें निहित है:

उच्च प्रदर्शन: बड़े GRAM में निर्मित {{0}उच्च रिज़ॉल्यूशन वाले ग्राफ़िक्स डेटा को कुशलतापूर्वक संभालता है, समृद्ध रंग गहराई (उदाहरण के लिए, 16/18-बिट आरजीबी) का समर्थन करता है।

उन्नत विशेषताएँ: आमतौर पर डिस्प्ले रोटेशन, लचीली विंडो एड्रेस सेटिंग, आंशिक रिफ्रेश (पावर बचाने के लिए स्क्रीन के केवल हिस्से को अपडेट करना), हार्डवेयर त्वरित ड्राइंग कमांड (लाइनें, फिल), होस्ट प्रोसेसर को बहुत अधिक लोड करना और सॉफ्टवेयर विकास को सरल बनाना का समर्थन करता है।

परिपत्र प्रदर्शन के लिए अनुकूलन: पिक्सेल एड्रेसिंग को प्रभावी ढंग से प्रबंधित करते हुए, गोलाकार सक्रिय क्षेत्र के लिए पूरी तरह से अनुकूलित होता है।

प्रदर्शन प्रकार: टीएफटी-एलसीडी

मुख्यधारा सक्रिय -मैट्रिक्स थिन-फिल्म ट्रांजिस्टर तकनीक का उपयोग करता है, जहां प्रत्येक पिक्सेल को अपने स्वयं के ट्रांजिस्टर द्वारा नियंत्रित किया जाता है। यह सक्षम बनाता हैतेज़ प्रतिक्रिया समय, उच्च कंट्रास्ट, जीवंत रंग संतृप्ति, और उत्कृष्ट गतिशील छवि प्रदर्शन क्षमता।





आवेदन क्षेत्र:

1.प्रीमियम पहनने योग्य उपकरण

ए.कोर अनुप्रयोग: क्लासिक राउंड डायल वाली स्मार्टवॉच, हाईएंड फिटनेस बैंड, पेशेवर खेल उपकरण (उदाहरण के लिए, बाइक कंप्यूटर, ट्रेडमिल डिस्प्ले)।

बी.समस्या हल हो गई: पारंपरिक घड़ियों के सुरुचिपूर्ण गोलाकार सौंदर्यशास्त्र को पूरी तरह से दोहराता है, जो प्रीमियम पहनने योग्य वस्तुओं के लिए उपयोगकर्ता की अपेक्षाओं को पूरा करता है। अल्ट्रा{1}उच्च 360x360 रिज़ॉल्यूशन गोलाकार क्षेत्र के भीतर अत्यधिक उच्च पिक्सेल घनत्व (पीपीआई) प्रदान करता है, जिसके परिणामस्वरूप घड़ी के चेहरे, खेल डेटा चार्ट, मानचित्र निशान और फ़ोटो के असाधारण रूप से तेज, एंटी-अलियास्ड डिस्प्ले मिलते हैं। सभी-व्यूइंग एंगल कलाई के किसी भी ओरिएंटेशन पर स्पष्ट पठनीयता सुनिश्चित करता है।

सी.फायदा: QSPI इंटरफ़ेस उच्च डेटा अंतरण दर प्रदान करता है, जो जटिल एनिमेशन के सुचारू प्रतिपादन, उच्च {0}फ़्रेम{1}दर स्वीपिंग हैंड्स, और एक सहज उपयोगकर्ता अनुभव के लिए सेंसर डेटा को तेजी से अपडेट करने में सक्षम बनाता है।

2.ऑटोमोटिव एवं औद्योगिक इंस्ट्रुमेंटेशन

ए.कोर अनुप्रयोग: मोटरसाइकिल/ई-बाइक डिजिटल डैशबोर्ड, ऑटोमोटिव सहायक सूचना डिस्प्ले (उदाहरण के लिए, टीपीएमएस, जलवायु नियंत्रण), औद्योगिक उपकरणों के लिए स्थिति संकेतक डायल।

बी.समस्या हल हो गई: वृत्त वाद्ययंत्रण का उत्कृष्ट रूप है। यह स्क्रीन पारंपरिक मैकेनिकल गेज क्लस्टरों को सीधे प्रतिस्थापित कर सकती है, जिससे पूरी तरह से डिजिटल, गति, आरपीएम, नेविगेशन तीर, चेतावनी आइकन आदि के अनुकूलन योग्य डिस्प्ले सक्षम हो सकते हैं। उच्च चमक और कंट्रास्ट मजबूत परिवेश प्रकाश (उदाहरण के लिए, सूरज की रोशनी) के तहत भी दृश्यता सुनिश्चित करते हैं।

सी.फायदा: शक्तिशाली ST77916 ड्राइवर चिप वाहन डेटा में वास्तविक समय परिवर्तन पर प्रतिक्रिया करते हुए, गतिशील ग्राफिक्स के तेजी से प्रतिपादन को सक्षम बनाता है। इसकी मजबूत संरचना (2.16 मिमी मोटाई) वाहनों के वातावरण में होने वाले मामूली कंपन को बेहतर ढंग से झेलती है।

3.स्मार्ट होम और उपभोक्ता इलेक्ट्रॉनिक्स

ए.कोर अनुप्रयोग: हाई-एंड स्मार्ट स्पीकर टच पैनल, स्मार्ट थर्मोस्टेट, ब्यूटी डिवाइस डिस्प्ले (उदाहरण के लिए, फेशियल क्लींजर, आरएफ डिवाइस), प्रीमियम कॉफी मेकर/उपकरणों के लिए इंटरफेस।

बी.समस्या हल हो गई: घरेलू उपकरणों को आधुनिक, तकनीकी अनुभव प्रदान करता है। गोलाकार स्क्रीन स्वाभाविक रूप से भौतिक नॉब या गोल बॉडी वाले कई उपकरणों की डिज़ाइन भाषा को पूरक करती है, जो संगीत विज़ुअलाइज़र, खाना पकाने की प्रगति, डिवाइस मोड और परिवेश जानकारी के लिए एक इंटरैक्टिव केंद्र के रूप में कार्य करती है।

सी.फायदा: गोलाकार डिज़ाइन अपने आप में एक बयान है, जो उत्पाद की उपस्थिति और ब्रांड भेदभाव को महत्वपूर्ण रूप से बढ़ाता है। QSPI इंटरफ़ेस होस्ट MCU को सिस्टम लोड को कम करते हुए डिस्प्ले को अधिक कुशलता से अपडेट करने की अनुमति देता है।

4.चिकित्सा एवं स्वास्थ्य उपकरण

ए.कोर अनुप्रयोग: उच्च श्रेणी के पोर्टेबल रोगी मॉनिटर, डिजिटल स्टेथोस्कोप डिस्प्ले, स्मार्ट पिल डिस्पेंसर, फिजियोथेरेपी उपकरण।

बी.समस्या हल हो गई: चिकित्सा संदर्भों में, एक गोलाकार स्क्रीन उत्कृष्ट स्पष्टता के साथ सहज रूप से रेडियल डेटा चार्ट (उदाहरण के लिए, हृदय गति तरंग के छल्ले, SpO2 ट्रेंड सर्कल) प्रस्तुत कर सकती है। उच्च रिज़ॉल्यूशन यह सुनिश्चित करता है कि छोटा चिकित्सा पाठ सुपाठ्य हो।

सी.फायदा: उत्कृष्ट रंग प्रदर्शन का उपयोग रंग कोडित डिस्प्ले (उदाहरण के लिए, विभिन्न रंगों में अलग-अलग तापमान रेंज) के लिए किया जा सकता है, जिससे सूचना पहचान दक्षता में सुधार होता है। ड्राइवर चिप आमतौर पर पोर्टेबल उपकरणों के लिए उपयुक्त कम पावर मोड का समर्थन करता है।

5.एचएमआई (मानव-मशीन इंटरफ़ेस) और विशिष्ट उपकरण

ए.कोर अनुप्रयोग: समर्पित नियंत्रक, पोर्टेबल परीक्षण उपकरण, गेमिंग पेरिफेरल्स (उदाहरण के लिए, स्टीयरिंग व्हील सेंटर डिस्प्ले), पेशेवर फोटोग्राफी उपकरण डिस्प्ले।

बी.समस्या हल हो गई: विशेष उपकरणों के लिए एक कॉम्पैक्ट, उच्च {{0}जानकारी-घनत्व वाला गोलाकार व्यूपोर्ट प्रदान करता है। यह पैरामीटर नॉब मेनू, मोड चयन रिंग, सटीक स्केल संकेतक आदि प्रदर्शित कर सकता है, जहां इंटरेक्शन लॉजिक सर्कुलर हार्डवेयर नियंत्रण से पूरी तरह मेल खाता है।

सी.फायदा: 41.96 मिमी रूपरेखा आयाम विभिन्न उपकरणों के फ्रंट पैनल में एकीकृत करना आसान बनाता है। QSPI की उच्च गति पेशेवर उपकरण इंटरफेस की मांग प्रतिक्रिया आवश्यकताओं को पूरा करती है।





● OEM और ODM ● कोई MOQ नहीं ● स्टॉक में नमूने ● परीक्षण बोर्ड वैकल्पिक

















विशेष विवरण

वस्तु	आयाम	इकाई
आकार	1.5	इंच
रूपरेखा आयाम	41.96x40.46x2.16	मिमी
परिचालन तापमान	-20 डिग्री - +70 डिग्री	डिग्री
भंडारण तापमान	-30 डिग्री - +80 डिग्री	डिग्री
संकल्प	360x360
