1.69 इंच गोल चौकोर टीएफटी एलसीडी डिस्प्ले

ENH-TV0169A001विवरण

यह 1.69 इंच का गोल वर्गाकार टीएफटी एलसीडी डिस्प्ले उन डेवलपर्स और इंजीनियरों के लिए बनाया गया है जो एक कॉम्पैक्ट स्क्रीन की मांग करते हैं जो स्पेक शीट और वास्तविक दुनिया डिवाइस एकीकरण दोनों में विश्वसनीय, लगातार प्रदर्शन प्रदान करता है।
कोर डिस्प्ले विशिष्टताएँ
प्रदर्शन प्रकार: 1.69" आईपीएस टीएफटी, ट्रांसमिसिव, सामान्यतः काला
देखने की दिशा: पूर्ण 360 डिग्री दृश्य, किसी भी कोण पर शून्य रंग परिवर्तन
ड्राइवर IC: ST7789V2 - Arduino, ESP32, STM32 और Raspberry Pi प्लेटफ़ॉर्म के लिए उद्योग का सबसे स्थिर, लाइब्रेरी-संगत ड्राइवर
ऑपरेटिंग तापमान: -20 डिग्री से +70 डिग्री
भंडारण तापमान: -30 डिग्री से +80 डिग्री
बैकलाइट: 3 एकीकृत सफेद एलईडी
चमक: 480 सीडी/एम² (सामान्य) - सीधे इनडोर प्रकाश और बाहरी छायांकित स्थितियों में पूरी तरह से पढ़ने योग्य
क्यों ये विशिष्टताएँ आपके डिज़ाइन को उन्नत बनाती हैं
आम तौर पर काला आईपीएस पैनल बंद होने पर गहरा काला रंग प्रदान करता है, जो चिकित्सा पहनने योग्य वस्तुओं और उपभोक्ता उपकरणों के लिए एक महत्वपूर्ण विशेषता है, जहां हल्का भूरा रंग प्रीमियम सौंदर्यशास्त्र से समझौता कर सकता है। इसका गोलाकार वर्गाकार फॉर्म फैक्टर (240×280 रिज़ॉल्यूशन) एक गोलाकार डिस्प्ले की तुलना में अधिक उपयोगी यूआई रियल एस्टेट प्रदान करता है, जबकि मानक आयताकार के कठोर किनारों के बिना कलाई पर पहने जाने वाले उपकरणों या कॉम्पैक्ट डैशबोर्ड पर सहजता से फिट बैठता है। ST7789V2 ड्राइवर सिर्फ एक से अधिक है घटक{{8}यह हजारों पूर्व निर्मित कोड उदाहरणों, ओपन सोर्स लाइब्रेरी और सामुदायिक समर्थन तक पहुंच को अनलॉक करता है, जिससे कस्टम एसपीआई ड्राइवरों को शुरू से लिखने की आवश्यकता समाप्त हो जाती है।
आदर्श उपयोग के मामले
स्मार्टवॉच, फिटनेस बैंड, पोर्टेबल ग्लूकोज मीटर, हैंडहेल्ड पेशेंट मॉनिटर, ई{0}स्कूटर डैशबोर्ड, स्मार्ट होम कंट्रोलर और औद्योगिक हैंडहेल्ड टर्मिनल।
प्रतिस्पर्धी प्रदर्शनों की तुलना में मुख्य लाभ
सरलीकृत एकीकरण: 4-तार SPI इंटरफ़ेस को केवल 6 GPIO पिन (बैकलाइट नियंत्रण सहित) की आवश्यकता होती है, जो सेंसर, बटन या वायरलेस मॉड्यूल के लिए मूल्यवान I/O को मुक्त करता है।
असम्बद्ध दृश्य कोण: आईपीएस तकनीक सभी दिशाओं में 80 डिग्री दृश्यता प्रदान करती है, जिससे किसी भी कोण से स्क्रीन देखने वाले उपयोगकर्ताओं के लिए स्पष्ट, सटीक रंग सुनिश्चित होते हैं, जो घड़ियों और वाहन डैशबोर्ड के लिए बिल्कुल उपयुक्त है।
उद्योग में अग्रणी चमक: 480 सीडी/एम² पर, यह पैनल अधिकांश 1.69-इंच विकल्पों (आमतौर पर 300-350 निट्स) से बेहतर प्रदर्शन करता है, जो उज्ज्वल, सूरज की रोशनी वाले वातावरण में पठनीयता बनाए रखता है।
अल्ट्रा -कॉम्पैक्ट फॉर्म फैक्टर: केवल 2.76 मिमी की मॉड्यूल मोटाई और 8 ग्राम वजन के साथ, यह डिज़ाइन से समझौता किए बिना पतले पहनने योग्य बाड़ों में फिट बैठता है।
मजबूत तापमान प्रदर्शन: -20 डिग्री से +70 डिग्री ऑपरेटिंग रेंज ठंडे आउटडोर ई-स्कूटर और गर्म औद्योगिक नियंत्रण कक्षों में समान रूप से विश्वसनीय कार्य सुनिश्चित करती है।
सिद्ध वास्तविक-विश्व परिनियोजन
यह 1.69 इंच का गोल वर्गाकार टीएफटी एलसीडी डिस्प्ले पहले से ही पांच प्रमुख उद्योगों में ग्राहकों के लिए बड़े पैमाने पर उत्पादन में है, इसमें सिद्ध प्रदर्शन है:
पहनने योग्य चिकित्सा उपकरण: रक्त ऑक्सीजन मीटर, पोर्टेबल ईसीजी मॉनिटर और इंसुलिन पंप नियंत्रक, जहां उच्च चमक और पूर्ण देखने के कोण सुनिश्चित करते हैं कि रोगी का महत्वपूर्ण डेटा कलाई की किसी भी स्थिति से दिखाई दे।
स्मार्टवॉच और फिटनेस ट्रैकर: गोल चौकोर डिज़ाइन गोलाकार स्क्रीन पर एक आधुनिक, एर्गोनोमिक अपग्रेड प्रदान करता है, जो आकर्षक सौंदर्य को बनाए रखते हुए सूचनाओं और फिटनेस मेट्रिक्स के लिए अधिक स्थान प्रदान करता है।
IoT नियंत्रण पैनल: स्मार्ट लॉक, थर्मोस्टेट और वायु गुणवत्ता मॉनिटर, SPI इंटरफ़ेस के साथ ESP32 और रास्पबेरी पाई के साथ सीधा एकीकरण सक्षम करता है।
ई-स्कूटर और ई-बाइक डैशबोर्ड: गोल कोने डिवाइस हाउसिंग पर तनाव बिंदुओं को कम करते हैं, जबकि 480 निट्स चमक डिस्प्ले को सीधे सूर्य की रोशनी में पढ़ने योग्य रखती है।
हैंडहेल्ड औद्योगिक मीटर: कॉम्पैक्ट आकार, विस्तृत तापमान सहनशीलता और स्थिर ST7789V2 ड्राइवर इसे फ़ील्ड सेवा उपकरणों के लिए एक विश्वसनीय विकल्प बनाते हैं।
भौतिक एवं ऑप्टिकल प्रदर्शन
सक्रिय क्षेत्र: 27.97 मिमी × 32.63 मिमी - आइकन और टेक्स्ट के साथ स्वच्छ, सहज यूआई लेआउट के लिए पर्याप्त स्थान।
मॉड्यूल आयाम: 31.0 मिमी × 18.0 मिमी × 2.76 मिमी - सबसे मजबूत बाड़ों के लिए पर्याप्त कॉम्पैक्ट।
कनेक्टर: 8-पिन, 2.54मिमी पिच सिंगल{{3}पंक्ति हेडर - हाथ से टांका लगाने और ब्रेडबोर्ड प्रोटोटाइपिंग के लिए आसान, बिना किसी नाजुक ZIF कनेक्टर की आवश्यकता होती है।

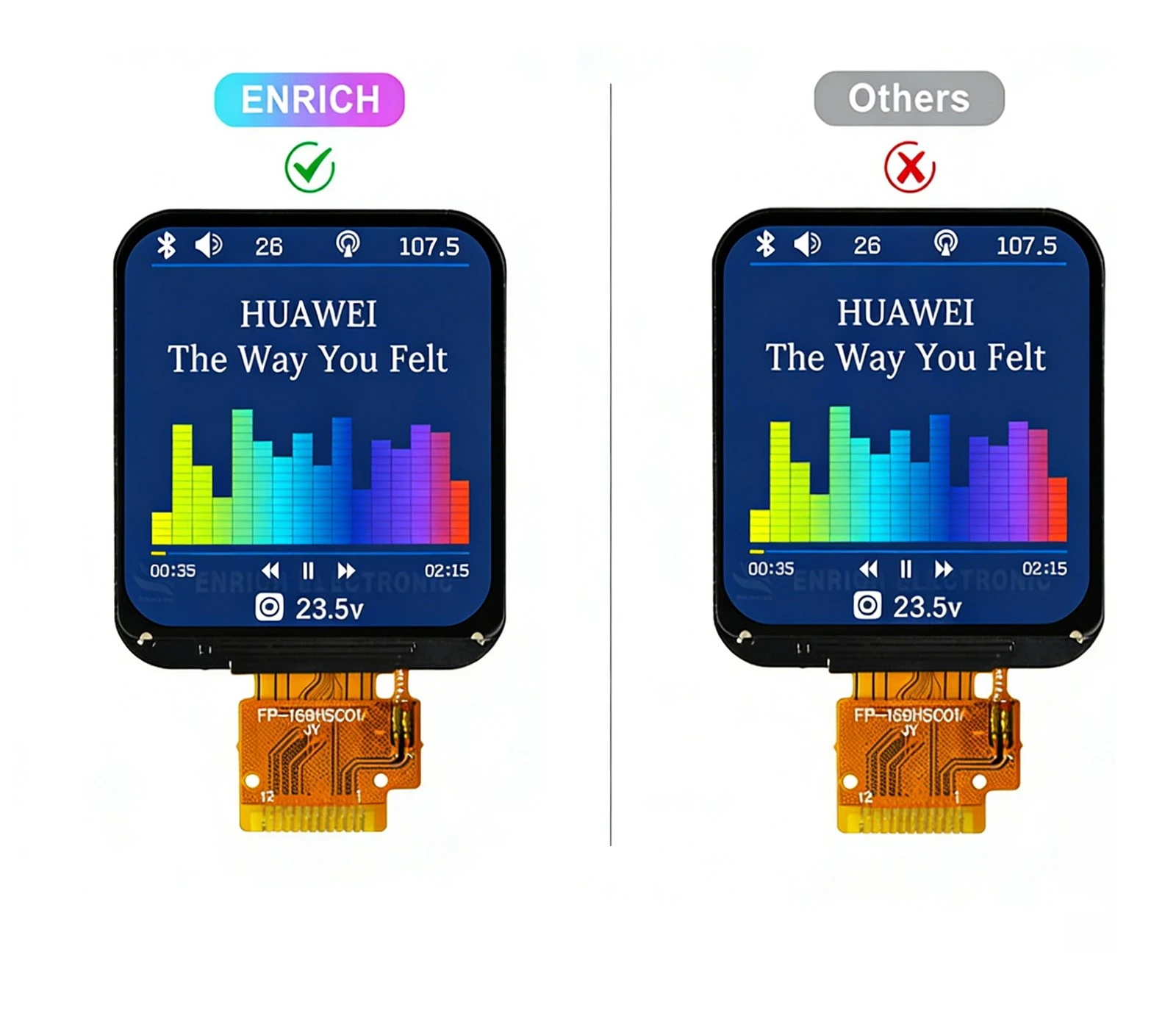

ऑप्टिकल गुणवत्ता: आईपीएस पैनल सभी देखने के कोणों पर सुसंगत, सटीक रंग प्रदान करता है, और सामान्य रूप से काला मोड वास्तविक काले पृष्ठभूमि को सक्षम बनाता है {{0}पहनने योग्य वस्तुओं और चिकित्सा उपकरणों में अंधेरे मोड यूआई मानक के लिए आदर्श है।
बैकलाइट एकरूपता: पूरे सक्रिय क्षेत्र में समान रोशनी सुनिश्चित करने के लिए सभी 3 सफेद एलईडी को बिन किया गया है, जिसमें कोई हॉटस्पॉट या अंधेरा किनारा नहीं है।
ड्राइवर समर्थन: ST7789V2 पूर्व-लिखित आरंभीकरण अनुक्रमों के साथ आता है, और हम Arduino, ESP-IDF और रास्पबेरी पाई (SPI) के लिए पूर्ण वायरिंग आरेख और नमूना कोड प्रदान करते हैं।
फ़ैक्टरी-गुणवत्ता विश्वसनीयता जिस पर आप भरोसा कर सकते हैं
हम इस मॉड्यूल का निर्माण अपनी ISO9001:2015 प्रमाणित सुविधा में करते हैं, शिपमेंट से पहले प्रत्येक बैच को कठोर परीक्षण से गुजरना पड़ता है:
72-घंटे उच्च तापमान उम्र बढ़ने (50 डिग्री)
थर्मल शॉक परीक्षण (-30 डिग्री ↔ 80 डिग्री, 10 चक्र)
ईएसडी परीक्षण (संपर्क ±4kV, वायु ±8kV)
पूर्ण RoHS और REACH अनुपालन, EU/NA सीमा शुल्क निकासी के लिए पूर्ण दस्तावेज तैयार
हम इस मॉडल के लिए 3-5 साल के निरंतर उत्पादन की भी गारंटी देते हैं, जिसमें जीवन सूचनाओं की अचानक समाप्ति नहीं होगी, और आपके ऑर्डर की मात्रा के अनुसार 500,000 इकाइयों की मासिक उत्पादन क्षमता होगी।
आपके प्रोजेक्ट के अनुरूप अनुकूलन विकल्प
मूल निर्माता के रूप में, हम लचीले संशोधनों की पेशकश करते हैं जिनकी तुलना वितरक नहीं कर सकते:
एफपीसी आकार और कनेक्टर प्रकार: कस्टम पिनआउट, ZIF कनेक्टर एकीकरण, या आपके डिवाइस हाउसिंग से मेल खाने के लिए लचीला पीसीबी रीडिज़ाइन, इंजीनियरिंग नमूने 15-20 दिनों में उपलब्ध हैं।
कवर ग्लास और कोटिंग्स: सिल्क {{0}स्क्रीन वाले लोगो, एंटी{{1}ग्लेयर (एजी), एंटी{2}फिंगरप्रिंट (एएफ), या एंटी{3}शैटर फिल्म उपचार।
टच पैनल एकीकरण: कैपेसिटिव टच (सीएसटी816टी या एफटी श्रृंखला) या प्रतिरोधी टच, पूरी तरह से मॉड्यूल में एकीकृत।
बैकलाइट अनुकूलन: चमक को 800-1000 निट्स (कस्टम) या समायोजित एलईडी रंग तापमान तक अपग्रेड किया जाता है।
इंटरफ़ेस संशोधन: 4-तार SPI से MCU 8080 समानांतर या RGB इंटरफ़ेस में रूपांतरण (न्यूनतम ऑर्डर मात्रा लागू)।

240*280 एचडी रिज़ॉल्यूशन
इसमें 1.69 इंच का टच स्क्रीन मॉनिटर है240*280उच्च-परिभाषारिज़ॉल्यूशन,

अपेक्षाकृत अच्छे प्रदर्शन प्रभाव और चमकीले रंगों के साथ, छोटे पाठ को स्पष्ट रूप से देखा जा सकता है।





आईपीएसदेखने का दृष्टिकोण

इस आईपीएस टचस्क्रीन मॉनिटर में पूर्ण आईपीएस है; देखने का कोण जो प्रदान करता है

जब आप इस स्क्रीन को सम तरफ से देखते हैं तब भी एक शानदार डिस्प्ले।

विशेष विवरण

समृद्ध करें, एलसीडी का उपयोग करना आसान बनाएं:
